فیلترهای پسیو RHF‑5P و RHF‑8P مجموعهای از فیلترهای هارمونیک پسیو دو مرحلهای هستند که برای کاهش اعوجاج هارمونیکی جریان (THDi) ایجادشده توسط بارهای غیرخطی مانند درایوهای سرعت متغیر (VFD) طراحی شدهاند. این فیلترها با ساختاری جامع و بهینه، سطح THDi را به زیر ۵–۸٪ میرسانند و بهطور قابل توجهی کیفیت توان شبکه را بهبود میدهند.
فیلترهای پسیو برخلاف فیلترهای سنتی که تنها برای یک هارمونیک خاص (مثلاً پنجمین) طراحی میشوند، بهصورت فیلتر سرتاسری (Band‑Stop) عمل میکنند.
این یعنی:
- هارمونیکهای تا حدود مولفه 200 بهطور مؤثر کاهش مییابند
- اعوجاج جریان بهصورت گسترده و متوازن اصلاح میشود
- نیازی به تنظیم فرکانسهای مشخص نیست و عملکرد پایدار در شرایط واقعی حفظ میشود
فیلترها در ورودی اینورترهای 6 پالس نصب شده و بهصورت سری با بار کار میکنند، بهگونهای که جریان شبکه از داخل فیلتر عبور میکند و اعوجاج بهطور چشمگیری کاهش مییابد.
کاهش مؤثر THDi:
فیلترهای RHF‑5P و RHF‑8P توانایی کاهش کل اعوجاج جریان (THDi) به زیر 5٪ و 8٪ دارند، حتی در شرایط عملی واقعی با عدم تقارن شبکه و اعوجاجهای اولیه.
عملکرد گسترده در تمام هارمونیکها:
عملکرد بهصورت Band‑Stop باعث میشود اعوجاجهای تا مرتبه 200 بهطور یکنواخت ضعیف شوند، نه صرفاً یک هارمونیک خاص.
راندمان بالا و کمتلفات:
فیلتراسیون پسیو Revcon بهدلیل طراحی دو مرحلهای بسیار کارآمد است و میتواند راندمان تا حدود 99.5٪ داشته باشد، در نتیجه تلفات توان پایین و عملکرد اقتصادی بالا فراهم میشود.
نصب ساده و Maintenance‑Free:
این فیلترها نیاز به برنامهریزی پیچیده یا تنظیم پارامتر ندارند، نصب آسانی دارند و از نظر نگهداری تقریباً نیاز به سرویس خاصی ندارند.
مناسب برای انواع بارهای استاندارد:
فیلترهای پسیو میتوانند با انواع اینورترهای 6 پالس استاندارد کار کنند و برای کاربردهای مختلف صنعتی مانند پمپها، کمپرسورها، تهویهها و درایوهای موتور بسیار مناسب هستند.

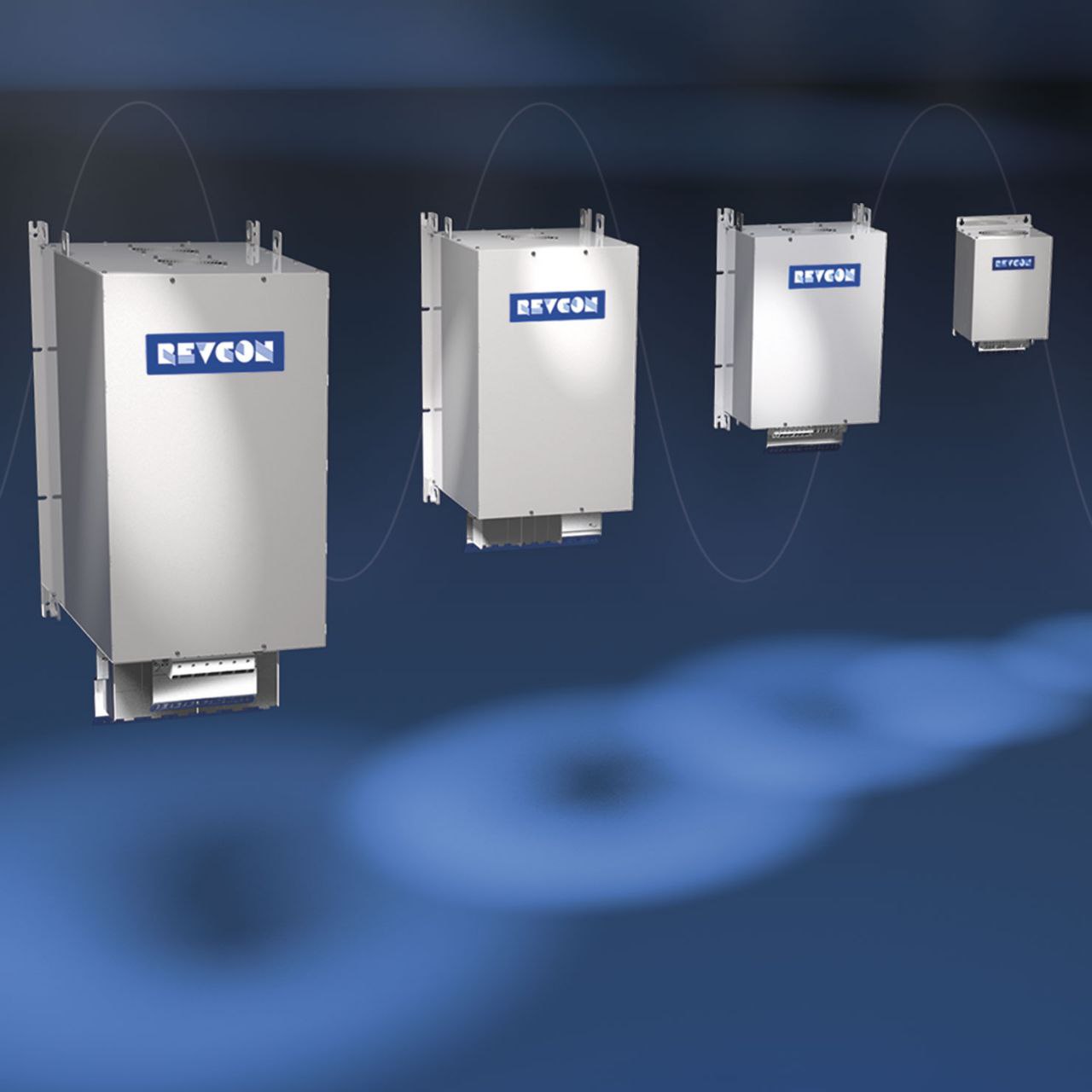

فیلترهای RHF‑Passive معمولاً در کابینتهای IP20 یا IP21 و با تهویه اجباری عرضه میشوند که موجب کاهش اندازه، بهینهسازی نصب و بهبود عمر کاری قطعات داخلی میگردد.
طراحی دو مرحلهای فیلتر باعث میشود که عملکرد آن در واقع ترکیبی از دو فیلتر موازی باشد که بهصورت همزمان بر روی تمامی هارمونیکهای پایین عمل میکنند.
فیلترهای پسیو iranpq مناسب برای شبکههای صنعتی هستند که شامل:
- درایوهای سرعت متغیر (VFD)
- موتورهای غیرخطی
- بارهای فرآیندی سنگین
- سیستمهای تهویه، پمپ و کمپرسور
- بخشهای شبکه که نیاز به کاهش THDi برای رعایت استانداردها دارند مثل IEEE 519‑2014
فیلترهای پسیو RHF‑5P و RHF‑8P یک راهکار مهندسی، کارآمد و اقتصادی برای کاهش اعوجاج هارمونیکی در سیستمهای صنعتی هستند. این فیلترها:
- تغییر شکل موج جریان را بهطور گسترده اصلاح میکنند
- راندمان بالا و تلفات کم دارند
نصب و نگهداری آسانی دارند
